產品中心

醫療廢物廢氣處置設備

  • 醫療廢物廢氣處置設備

醫療廢物廢氣處置設備

產品應用:
產品概述:
全國服務熱線: 0536-6550346/13806465666

產品簡介

                              廢氣處置方案



1.企業廢氣污染物排放標準



污染物

最高允許排放濃度

最高允許排放速率(kg/h

排氣筒高度m

二級

顆粒物(粉塵

120

15+

3.5

非甲烷總烴

120

15+

10









廢氣處置配置:

2. 廢氣處置

高溫蒸煮廢氣、醫療廢物冷庫貯存廢氣、破碎廢氣,主要污染物包括惡臭污染物、非甲烷總烴、顆粒物、SO2、NOx、煙塵

等;其中惡臭污染物主要包括含硫化合物如硫化氫、硫醇等,含氮化合物如氨氣、胺類、吲哚等,含氧有機物如醇、酚、醛

、酮等項目有組織排放的臭氣濃度、氨、硫化氫參照?qǐng)?zhí)行《惡臭污染物排放標準》(GB14554-93)二級標準,項目?jī)?nèi)無組

織臭氣濃度、氨、硫化氫參照?qǐng)?zhí)行《醫療機構水污染物排放標準》(GB18466 -2005) 標準限值;顆粒物、非甲烷總烴執

省地方標準《大氣污染物綜合排放標準》

通過“級噴淋+光催化氧化+活性炭吸附”廢氣處理裝置,高溫蒸汽滅菌處理備自身管路系統配置廢氣列管式換熱器進行冷凝

后接入該套設施,經處理后引至高排氣筒排放。




醫療廢物周轉箱轉滅菌小車傾倒處廢氣、滅菌器開后門廢氣、破碎機料斗上方廢氣等生產車間內的廢氣和醫療廢物暫存庫廢氣

收集后接入該套二級噴淋+光催化氧化+活性炭吸附”廢氣處理設施。能保證微生物的去除率在 99.999%以上,惡臭廢氣、

揮發性有機物凈化效率可達 90%以上。

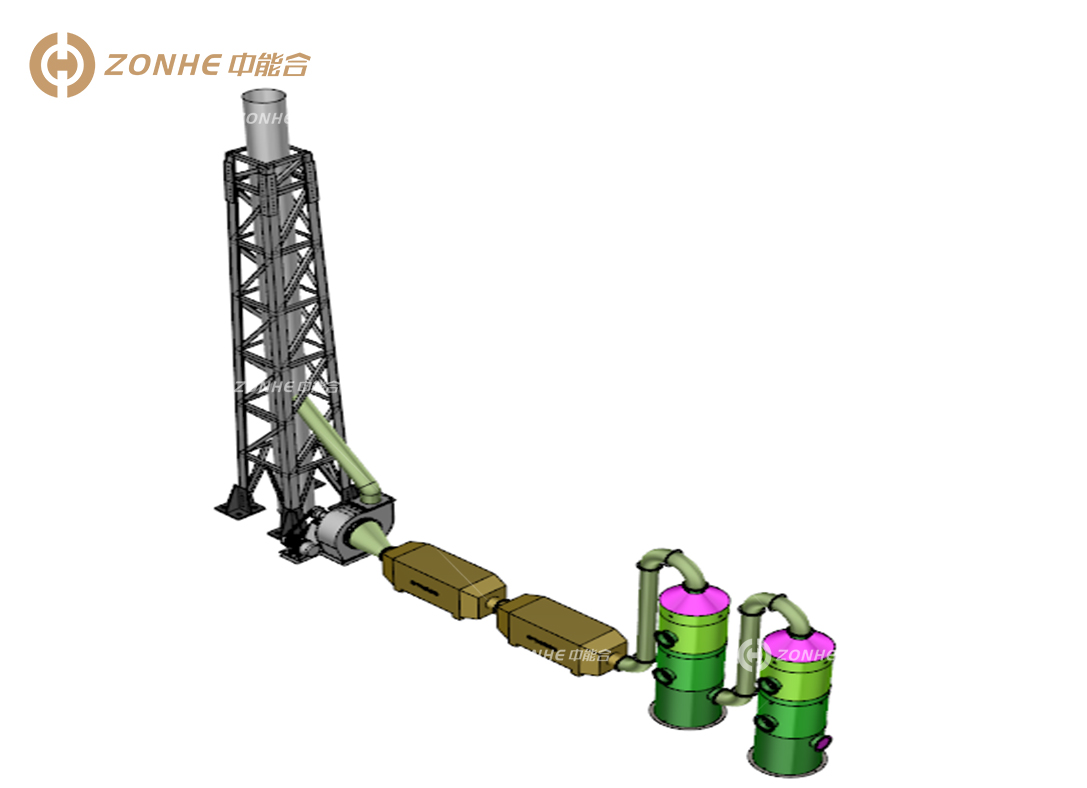

廢氣配置



廢氣處理系統

數量

單位

1

收集管道

1

2

噴淋塔

3

臺

3

光氧催化

1

臺

4

活性炭吸附

1

臺

5

風機

1

臺

6

排氣煙囪

1











廢氣處置設備介紹

1:玻璃鋼噴淋塔,







相比于傳統的pp噴淋塔,玻璃鋼噴淋塔壽命長,耐腐蝕,結構堅固,價格貴。



一、酸堿廢氣處理(噴淋塔)設備概述:

酸堿廢氣處理塔采用圓形塔體,具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、觀檢孔等組成。

酸堿廢氣處理(噴淋塔)的工作原理:

2.1不斷酸霧廢氣由風管引入凈化塔,經過填料層,廢氣與吸收液進行氣液兩相充分接觸吸收中和反應,酸霧廢氣經過凈化

后,再經除霧板脫水除霧后由風機排入光氧催化箱。

廢氣處理的的工程的工藝流程:

3.1風管一經過酸堿廢氣處理塔一光氧催化一活性炭吸附箱-風機-達標排放。

3.2酸堿廢氣處理塔(噴淋塔)具有以下特點:

1. 采用填料塔對廢氣進行凈化,適合于連續和間歇排放廢氣的治理;

2. 工藝簡單,管理、 操作及維修相當方便簡潔,不會對車間的生產造成任何影響;

3. 壓降較低,操作彈性大,且具有很好的除霧性能;

4. 塔體玻璃鋼制作使用壽命長;

5. 填料采用高效、低阻的鮑爾環,可徹底地去除氣體中的異味、 有害物質等。

二、工作原理

    其基本原理是利用氣體與液體間的接觸,而將氣體中的污染物傳送到

液體中,然后再將清潔之氣體與被污染的液體分離達成清凈空氣的目的。

  氣流中的[粒狀污染物]與洗滌液接觸之后,液滴或液膜擴散附於氣流粒子上,或者增濕於粒子,使粒子借著重力、慣性力

等作用達到分離去除之目的。[氣態污染物質]則借著紊流、分子擴散等質量傳送以及化反應等現象傳送入洗滌液體中達到與進

流氣體分離之目的。并可在洗滌液中添加化學物質,以吸收方式控制氣狀臭味物質。

  廢氣經由填充式洗滌塔,采氣液逆向吸收方式處理,即液體自塔頂向下(downward)以霧狀(或小水滴)噴灑而下。廢

氣則由塔底(逆向流)達到氣液接觸之目的。此處理方式,可冷卻廢氣溫度、氣體調理、及顆粒去除。再經過除霧段處理

MIST ELIMINATOR)后排入大氣中。

2.光氧催化箱



光氧催化工作原理

 A利用特制的高能高臭氧UV紫外線光束照射惡臭氣體,裂解惡臭氣體如:氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、二甲

二硫、二硫化碳和苯乙烯,硫化物H2S、VOC類,苯、甲苯、二甲苯的分子鍵,使呈游離狀態的污染物分子與臭氧氧化結合成小

分子無害或低害的化合物,如CO2、H2O等。

   B利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧,即活性氧,因游離氧所攜正負電子不平衡所以需與氧分子結

合,進而產生臭氧。UV+O2O-+O*(活性氧)O+O2O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用,對惡臭氣體及其

它刺激性異味有極強的清除效果。

     C惡臭氣體利用排風設備輸入到本凈化設備后,凈化設備運用高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氧化反應,

使惡臭氣體物質其降解轉化成低分子化合物、水和二氧化碳,再通過排風管道排出室外。

    D利用高能UV光束裂解惡臭氣體中細菌的分子鍵,破壞細菌的核酸(DNA),再通過臭氧進行氧化反應,徹底達到脫臭及殺

滅細菌的目的。

產品特點

凈化效率高,性能穩定。

設備風阻低200Pa,無需增大抽風設備,投資低。

維護保養簡便,成本低,耗電小。

安全可靠,設備采用敞開式排放形式,不設封閉高壓,高溫區。

使用壽命長,安裝簡便,操作過程實現全自動化。




3. 活性炭吸附箱

活性炭吸附箱簡介

  活性炭是一種很細小的炭粒,有很大的表面積,而且炭粒中還有更細小的孔——毛細管.這種毛細管具有很強的吸附能力,由于炭

粒的表面積很大,所以能與氣體(雜質)充分接觸,當這些氣體(雜質)碰到毛細管就被吸附,起凈化作用。活性炭吸附的實質是利用活性

炭吸附的特性把低濃度大風量廢氣中的有機溶劑吸附到活性炭中?;钚蕴课椒ㄖ饕糜诘蜐舛葰鈶B(tài)污染物的脫除。



活性炭吸附箱原理

  當廢氣由風機提供動力,負壓進入吸附箱后進入活性炭吸附層,由于活性炭吸附劑表面上存在著未平衡和未飽和的分子引

力或化學鍵力,因此當活性炭吸附劑的表面與氣體接觸時,就能吸引氣體分子,使其濃聚并保持在活性炭表面,此現象稱為吸

附。利用活性炭吸附劑表面的吸附能力,使廢氣與大表面的多孔性活性炭吸附劑相接觸,廢氣中的污染物被吸附在活性炭表面

上,使其與氣體混合物分離,凈化后的氣體高空排放?;钚蕴课较涫且环N干式廢氣處理設備,由箱體和填裝在箱體內的吸附

單元組成。



1)吸附過程:由于固體表面上存在著未平衡和未飽和的分子引力或化學鍵力,當此固體表面與氣體接觸時,就能吸引氣體分

子,使其濃聚并保持在固體表面,此現象稱為吸附。利用固體表面的吸附能力,使廢氣與大表面的多孔性固體物質相接觸,廢氣

中的污染物被吸附在固體表面上,使其與氣體混合物分離,達到凈化目的。其實質是一個吸附濃縮的過程。

活性炭吸附箱原理

當廢氣由風機提供動力,負壓進入吸附箱后進入活性炭吸附層,由于活性炭吸附劑表面上存在著未平衡和未飽和的分子引

力或化學鍵力,因此當活性炭吸附劑的表面與氣體接觸時,就能吸引氣體分子,使其濃聚并保持在活性炭表面,此現象稱

為吸附。利用活性炭吸附劑表面的吸附能力,使廢氣與大表面的多孔性活性炭吸附劑相接觸,廢氣中的污染物被吸附在活

性炭表面上,使其與氣體混合物分離,凈化后的氣體高空排放。活性炭吸附箱是一種干式廢氣處理設備,由箱體和填裝在

箱體內的吸附單元組成。

4. 玻璃鋼風機

該風機風量、風壓范圍較大,即可用作輸入氣體,也可用作輸出氣體。

該風機具有耐酸、堿、腐蝕的性能,運轉平衡,噪聲低。輸送介質溫度-60℃80℃結構形式:風機為立式安裝、電機在機殼外

用皮帶傳動,葉片為玻璃鋼制作機翼形葉片,,安裝角度為20度、25度、30度 、35度、可根據需要按性能表選用。本產品系列

按葉輪直徑不同分為四種機號。傳動方式為C式,即8C、10C、12C 14C。

產品參數
