動物無害化廢氣處置

                              廢氣處置方案

1.企業廢氣污染物排放標準

廢氣處置配置：

廠區有組織廢氣主要包括原料破碎廢氣、干化化制廢氣、烘干廢氣及 回轉冷卻廢氣，主要污染物為粉塵、

H2S、NH_3o此類廢氣經泄壓除塵*式冷 凝器性卻附后由一根15m高的排氣筒達 標排放。

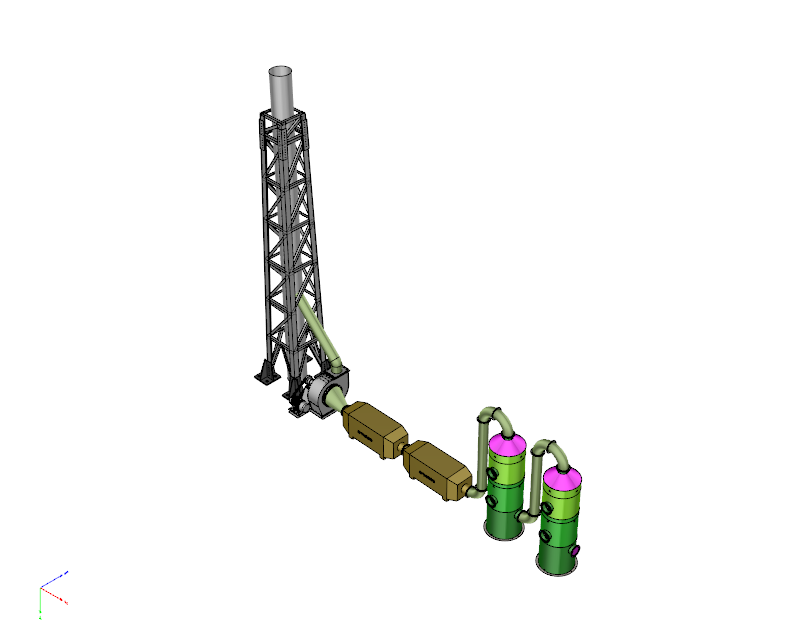

廢氣配置

廢氣處置設備介紹：

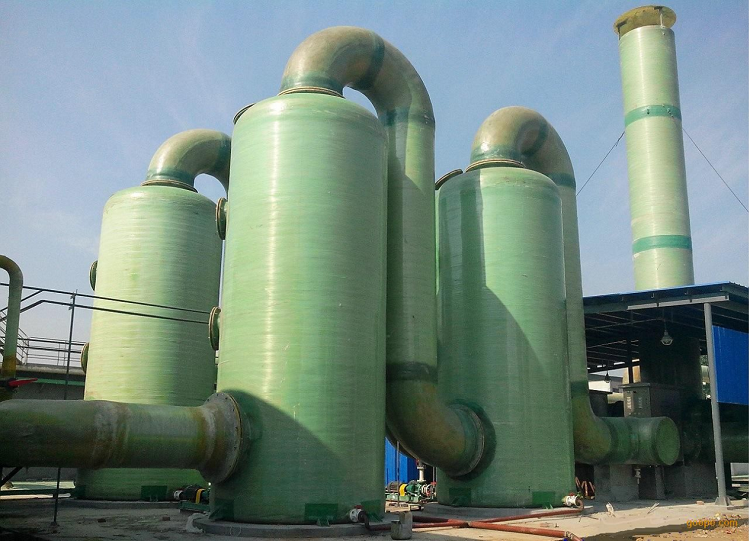

1：玻璃鋼噴淋塔，

相比于傳統的pp噴淋塔，玻璃鋼噴淋塔壽命長，耐腐蝕，結構堅固，價格貴。

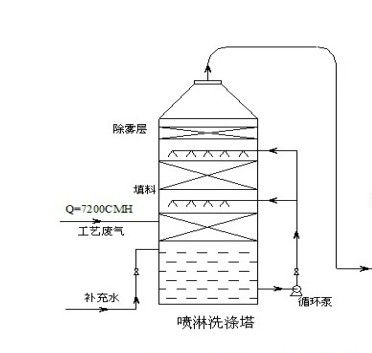

一、酸堿廢氣處理（噴淋塔）設備概述：

酸堿廢氣處理塔采用圓形塔體，具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、觀檢孔等組成。

酸堿廢氣處理（噴淋塔）的工作原理：

2.1不斷酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化

后，再經除霧板脫水除霧后由風機排入光氧催化箱。

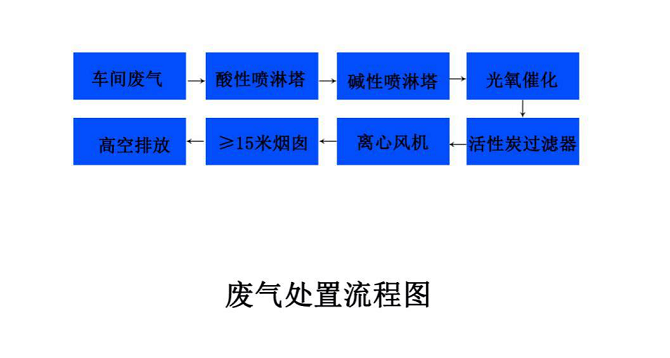

廢氣處理的的工程的工藝流程：

3.1風管一經過酸堿廢氣處理塔一光氧催化一活性炭吸附箱-風機-達標排放。

3.2酸堿廢氣處理塔（噴淋塔）具有以下特點：

1. 采用填料塔對廢氣進行凈化，適合于連續和間歇排放廢氣的治理；

2. 工藝簡單，管理、 操作及維修相當方便簡潔，不會對車間的生產造成任何影響；

3. 壓降較低，操作彈性大，且具有很好的除霧性能；

4. 塔體玻璃鋼制作使用壽命長；

5. 填料采用高效、低阻的鮑爾環，可徹底地去除氣體中的異味、 有害物質等。

二、工作原理

    其基本原理是利用氣體與液體間的接觸，而將氣體中的污染物傳送到

液體中，然后再將清潔之氣體與被污染的液體分離達成清凈空氣的目的。

　　氣流中的[粒狀污染物]與洗滌液接觸之后，液滴或液膜擴散附於氣流粒子上，或者增濕於粒子，使粒子借著重力、慣性力

等作用達到分離去除之目的。[氣態污染物質]則借著紊流、分子擴散等質量傳送以及化反應等現象傳送入洗滌液體中達到與進

流氣體分離之目的。并可在洗滌液中添加化學物質，以吸收方式控制氣狀臭味物質。

　　廢氣經由填充式洗滌塔，采氣液逆向吸收方式處理，即液體自塔頂向下（downward）以霧狀（或小水滴）噴灑而下。廢

氣則由塔底（逆向流）達到氣液接觸之目的。此處理方式，可冷卻廢氣溫度、氣體調理、及顆粒去除。再經過除霧段處理

（MIST ELIMINATOR）后排入大氣中。

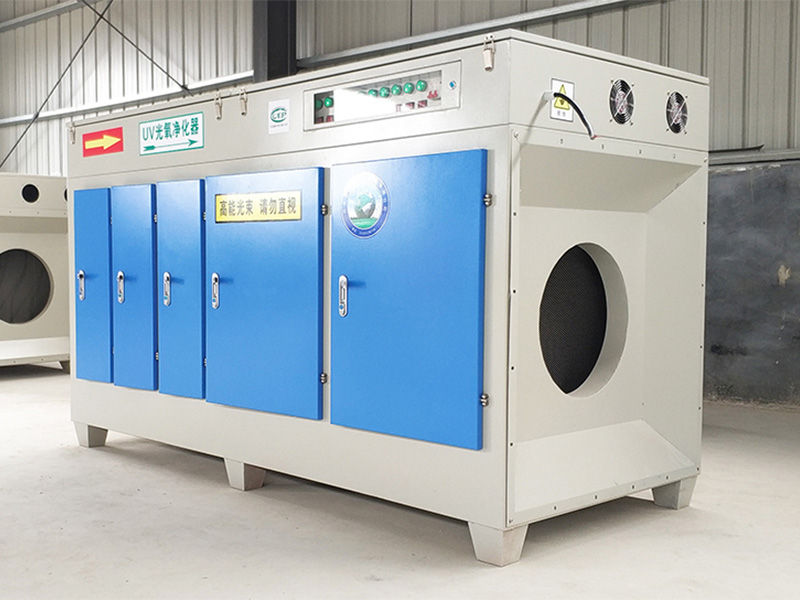

2.光氧催化箱

光氧催化工作原理

 A利用特制的高能高臭氧UV紫外線光束照射惡臭氣體，裂解惡臭氣體如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、二甲

二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯的分子鍵，使呈游離狀態的污染物分子與臭氧氧化結合成小

分子無害或低害的化合物，如CO2、H2O等。

   B利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結

合，進而產生臭氧。UV+O2→O-+O*(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對惡臭氣體及其

它刺激性異味有極強的清除效果。

     C惡臭氣體利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氧化反應，

使惡臭氣體物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。

    D利用高能UV光束裂解惡臭氣體中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到脫臭及殺

滅細菌的目的。

產品特點

凈化效率高，性能穩定。

設備風阻低≤200Pa，無需增大抽風設備，投資低。

維護保養簡便，成本低，耗電小。

安全可靠，設備采用敞開式排放形式，不設封閉高壓，高溫區。

使用壽命長，安裝簡便，操作過程實現全自動化。

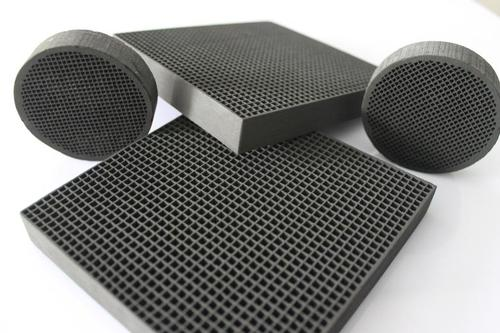

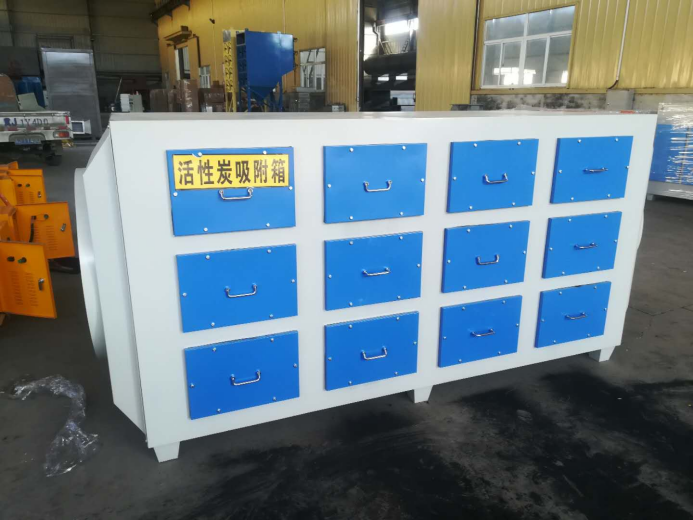

3. 活性炭吸附箱

活性炭吸附箱簡介

　　活性炭是一種很細小的炭粒,有很大的表面積,而且炭粒中還有更細小的孔——毛細管.這種毛細管具有很強的吸附能力,由于炭

粒的表面積很大,所以能與氣體(雜質)充分接觸,當這些氣體(雜質)碰到毛細管就被吸附,起凈化作用?；钚蕴课降膶?shí)質是利用活性

炭吸附的特性把低濃度大風量廢氣中的有機溶劑吸附到活性炭中?；钚蕴课椒ㄖ饕糜诘蜐舛葰鈶B(tài)污染物的脫除。

活性炭吸附箱原理

　　當廢氣由風機提供動力，負壓進入吸附箱后進入活性炭吸附層，由于活性炭吸附劑表面上存在著未平衡和未飽和的分子引

力或化學鍵力，因此當活性炭吸附劑的表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在活性炭表面，此現象稱為吸

附。利用活性炭吸附劑表面的吸附能力，使廢氣與大表面的多孔性活性炭吸附劑相接觸，廢氣中的污染物被吸附在活性炭表面

上，使其與氣體混合物分離，凈化后的氣體高空排放?；钚蕴课较涫且环N干式廢氣處理設備，由箱體和填裝在箱體內的吸附

單元組成。

（1）吸附過程：由于固體表面上存在著未平衡和未飽和的分子引力或化學鍵力，當此固體表面與氣體接觸時，就能吸引氣體分

子，使其濃聚并保持在固體表面，此現象稱為吸附。利用固體表面的吸附能力，使廢氣與大表面的多孔性固體物質相接觸，廢氣

中的污染物被吸附在固體表面上，使其與氣體混合物分離，達到凈化目的。其實質是一個吸附濃縮的過程。

活性炭吸附箱原理

當廢氣由風機提供動力，負壓進入吸附箱后進入活性炭吸附層，由于活性炭吸附劑表面上存在著未平衡和未飽和的分子引

力或化學鍵力，因此當活性炭吸附劑的表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在活性炭表面，此現象稱

為吸附。利用活性炭吸附劑表面的吸附能力，使廢氣與大表面的多孔性活性炭吸附劑相接觸，廢氣中的污染物被吸附在活

性炭表面上，使其與氣體混合物分離，凈化后的氣體高空排放?；钚蕴课较涫且环N干式廢氣處理設備，由箱體和填裝在

箱體內的吸附單元組成。

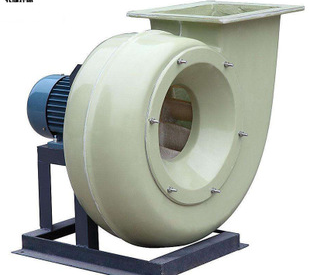

4. 玻璃鋼風機

該風機風量、風壓范圍較大，即可用作輸入氣體，也可用作輸出氣體。

該風機具有耐酸、堿、腐蝕的性能，運轉平衡，噪聲低。輸送介質溫度-60℃～80℃結構形式：風機為立式安裝、電機在機殼外

用皮帶傳動，葉片為玻璃鋼制作機翼形葉片，，安裝角度為20度、25度、30度 、35度、可根據需要按性能表選用。本產品系列

按葉輪直徑不同分為四種機號。傳動方式為C式，即8C、10C、12C 、14C。
